Термостат Т-3С
Назначение
Автоматический стационарный термостат мод.“Т-3С” непрерывного действия предназначен для выведения трех ИМП, используемых в работе с газоанализаторами серии "310А" Р-310А, С-310А, СВ-320A-1, Н-320, Н-320А на рабочий режим и для их поддержания в работоспособном состоянии.
Термостат может использоваться как автономно, так и в составе измерительных аналитических комплексов.
Конструктивно термостат выполнен в одном блоке.
Технические характеристики
|
Термостат обеспечивает поддержание температуры |
40 ± 0,5 °С |
|
Время прогрева термостата до заданной температуры |
не более 15 минут (при темп. окр. среды 20 °С) |
|
Мощность |
не превышает 50 Вт (Максимальная мощность не более 66 Вт) |
|
Масса |
9 кг |
|
Габаритные размеры |
не более 482х410х132 мм |
|
Расход, обеспечиваемый встроенным насосом |
1,0-1,5 дм3/мин |
Условия эксплуатации
|
Температура окружающего воздуха |
+10…+35°С |
|
Атмосферное давление |
630 – 800 мм.рт.ст. |
|
Относительная влажность |
До 95% |
|
Электрическое питание от сети переменного тока напряжением |
сеть переменного тока, ~230 В, 50 Гц внешняя аккумуляторная батарея =12В |
Устройство и принцип работы термостата:

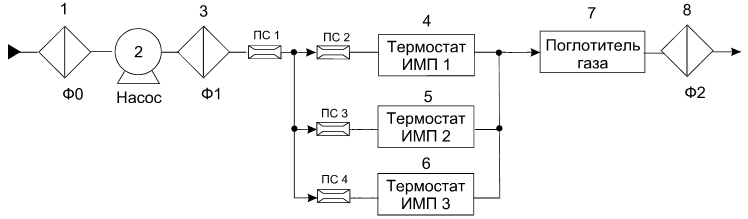

Термостат состоит из 3-х независимых, термостатированных до температуры 400С, камер для источников микропотока (4,5,6) в которые устанавливаются используемые термодиффузионные источники газа. Термостаты ИМП1, ИМП2 и ИМП3 прокачиваются атмосферным воздухом, который закачивается через противопылевой фильтр (1) побудителем расхода (2). Далее, выходной поток проходит через поглотитель (7) и противопылевой фильтр (8).
Пневматическая блок-схема термостата представлена на рисунке.
Термодиффузионный источник представляет собой емкость, заполненную сжиженным газом, находящимся в равновесии со своими парами при заданной температуре. Скорость диффузии газа через мембрану определяется только толщиной мембраны и температурой диффузионного источника. Для поддержания постоянной температуры с погрешностью не более ± 0,5°С, диффузионный источник помещается в термостат, продуваемый предварительно очищенным воздухом. Скорость диффузии газа через мембрану и расход воздуха через камеру термостата определяют концентрацию компонента в калибровочном газе.
Комплект поставки:
-
Термостат 1 шт.
-
Руководство по эксплуатации, паспорт 1 шт.
-
Сетевой шнур 1 шт.
-
Предохранитель 2 шт.
