Системы автоматизированные информационно- измерительные ВП2
Область применения
обеспечение метеорологической информацией работ, связанных с экологией, климатологией, метеорологией.
Назначение
АИИС-ВП2 предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, их обработки, отображения на дисплее, формирования метеорологических сообщений, регистрации и архивации.
№ в реестре: 38562-08
В комплект поставки входит:
|
№ пп |
Наименование |
Условное обозначение |
Кол-во |
АИИС-ВП21 |
АИИС-ВП22 |
АИИС-ВП23 |
|
1 |
Метеостанция |
Vantage Pro-2 |
1 |
1 |
1 |
1 |
|
2 |
Измеритель влажности и температуры |
7859 |
1 |
1 |
1 |
1 |
|
3 |
Преобразователь параметров воздушного потока |
7911 |
1 |
1 |
1 |
1 |
|
4 |
Барометр |
6310СР |
1 |
1 |
1 |
1 |
|
5 |
Преобразователи измерительные |
ЦАП |
1 |
- |
1 |
1 |
|
6 |
Регистратор данных |
8816 |
1 |
- |
- |
1 |
|
7 |
Руководство по эксплуатации |
РЭ |
1 |
1 |
1 |
1 |
|
8 |
Паспорт |
ПС |
1 |
1 |
1 |
1 |
|
9 |
Методика поверки |
МП |
1 |
1 |
1 |
1 |
Примечание: Изготовитель оставляет за собой право замены комплектующих изделий, не ухудшая при этом метрологических и эксплуатационных характеристик АИИС-ВП2.
Принцип действия АИИС-ВП2 основан на дистанционном измерении метеорологических параметров посредством контактных датчиков. Метеорологические параметры преобразовываются в цифровой код преобразователями измерительными и передаются по кабельной линии связи в центральную систему. В центральной системе метеорологические параметры обрабатываются, отображаются на дисплее оператора, регистрируются и архивируются, а также формируются метеорологические сообщения для передачи их в линию связи.
АИИС-ВП2 состоит из измерительных каналов метеостанции Vantage Pro-2, в состав которой входят метеорологические датчики, преобразователи измерительные, линии связи и центральная система сбора и обработки информации.
Конструктивно АИИС-ВП2 построена по модульному принципу.

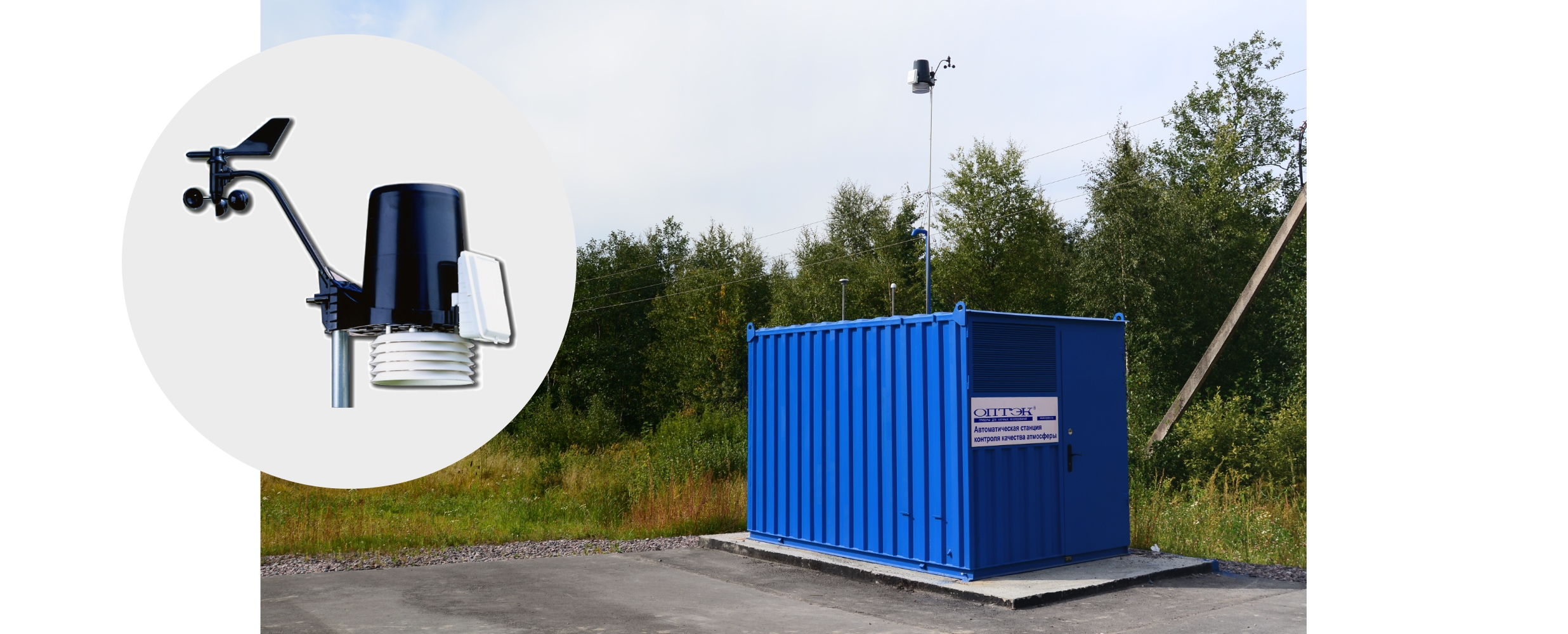

Модуль измерительный состоит из метеорологических датчиков метеостанции Vantage Pro-2, измеряющих температуру и относительную влажность воздуха 7859, скорость и направление воздушного потока 7911, атмосферное давление 6310СР, которые размещаются на метеорологической мачте вне помещения. Высота установки датчиков – не менее 2.5 м от поверхности места установки.
Модуль преобразователей измерительных состоит из блока сопряжения (ЦАП) и линии связи, размещенных внутри помещения.
Модуль сбора и обработки информации (центральная система) 6310С (метеопульт) состоит из блока регистрации с жидкокристаллическим дисплеем и регистратора данных 8816. В метеопульт 6310С встроен датчик атмосферного давления 6310СР. Метеопульт 6310С и регистратор данных 8816 размещаются внутри помещения.
Системы АИИС-ВП2 выпускаются в трех модификациях:
- Модификация АИИС-ВП21 - это базовый комплект со специальным программным обеспечением, позволяющим использовать метеостанцию Vantage Pro-2 в системе АИИС-ВП2.
- Модификация АИИС-ВП22 - это расширенный комплект со специальным программным обеспечением, блоком сопряжения и метеостанцией Vantage Pro-2.
- Модификация АИИС-ВП23 - это также расширенный комплект со специальным программным обеспечением, блоком сопряжения, регистратором данных и метеостанцией Vantage Pro-2.
АИИС-ВП2 являются стационарным устройством.
|
№ п/п |
Наименование характеристики |
АИИС-ВП21 |
АИИС-ВП22 |
АИИС-ВП23 |
|
1 |
Количество измерительных каналов, шт. |
5 |
5 |
5 |
|
Канал измерений температуры и относительной влажности воздуха |
||||
|
2 |
Диапазон измерений температуры воздуха, оC |
От минус 45 до 60 |
От минус 45 до 60 |
От минус 45 до 60 |
|
3 |
Предел допускаемой абсолютной погрешности измерений температуры воздуха, оC |
±0,5 |
±0,5 |
±0,5 |
|
4 |
Диапазон измерений относительной влажности воздуха, % |
От 10 до 100 |
От 10 до 100 |
От 10 до 100 |
|
5 |
Предел допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±10 |
±10 |
±10 |
|
Канал измерений скорости и направления воздушного потока |
||||
|
6 |
Диапазон измерений скорости воздушного потока, м/с |
От 1,0 до 60 |
От 1,0 до 60 |
От 1,0 до 60 |
|
7 |
Предел допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,8+0,1V), где V-измеренная скорость воздушного потока |
±(0,8+0,1V), где V-измеренная скорость воздушного потока |
±(0,8+0,1V), где V-измеренная скорость воздушного потока |
|
8 |
Диапазон измерений направления воздушного потока, градус |
От 0 до 360 |
От 0 до 360 |
От 0 до 360 |
|
9 |
Предел допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±7 |
±7 |
±7 |
|
Канал измерений атмосферного давления |
||||
|
10 |
Диапазон измерений атмосферного давления, гПа |
От 880 до 1080 |
От 880 до 1080 |
От 880 до 1080 |
|
11 |
Предел допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±1 |
±1 |
±1 |
Габаритные размеры и масса базового комплекта АИИС-ВП2 (всех модификаций, без транспортной тары) не превышают данных, указанных в таблице.
|
|
Габаритные размеры, мм |
Масса, кг |
|||
|
длина |
ширина |
высота |
диаметр |
|
|
|
Метеостанция Vantage Pro-2 (размер монитора) |
108 |
173 |
43 |
- |
3.0 |
|
Измеритель влажности и температуры 7859 |
210 |
210 |
100 |
- |
0.2 |
|
Преобразователь параметров воздушного потока 7911 |
430 |
150 |
350 |
- |
0.1 |
|
Барометр 6310CP |
230 |
150 |
75 |
- |
0.4 |
|
Регистратор данных 8816 |
430 |
450 |
170 |
- |
12.0 |
|
Общая масса системы, не более кг - АИИС ВП21 |
|
||||
Параметры электрического питания и потребляемой мощности не превышают норм, указанных в таблице.
|
Наименование / Характеристики |
АИИС ВП21 |
АИИС ВП22 |
АИИС ВП23 |
|
Электрическое питание от сети переменного тока: |
220+22-33 50±1 |
220+22-33 50±1 |
220+22-33 50±1 |
|
Максимальная потребляемая мощность, Вт; |
7 |
25 |
425 |
АИИС-ВП2 эксплуатируются в следующих климатических условиях:
- температура окружающего воздуха от минус 45 до 60 °С
- относительная влажность окружающего воздуха до 100 %, при температуре окружающего воздуха 25°С
- при воздействии пыли, инея, росы, гололёда
Режим работы АИИС-ВП2 автоматический.
АИИС-ВП2 имеют следующие виды выходных сигналов:
- цифровую индикацию
- последовательный интерфейс – RS-232;
- для АИИС-ВП22 и АИИС-ВП23 - токовый, аналоговый сигнал 0 – 5 мА, линейный на всем диапазоне с номинальной статической характеристикой преобразования;
