Стационарные газоанализаторы «МГЛ»
Назначение
Газоанализаторы МГЛ предназначены для непрерывного автоматического измерения массовой концентрации CO, NO, NO2, SO2, H2S, Cl2, HCN, NH3 и объемной концентрации О2 в воздухе рабочей зоны.
Принцип действия
Электрохимический.
Область применения
Газоанализаторы применяются только во взрывобезопасных помещениях.
Газоанализаторы МГЛ представляют собой автоматические приборы непрерывного действия с диффузионным отбором пробы, подразделяются на портативные и стационарные, моноблочные и многоблочные, включающие блок обработки информации (БОИ, БОИ-Н) и блоки первичного преобразователя ( БПП).
- Тип блока обработки информации (БОИ, БОИ-Н), количество, тип, материал корпуса БПП определяются при заказе.
- Комплект БПП, подключаемых к БОИ или БОИ-Н, не имеет ограничений по числу комбинаций измеряемых газов.

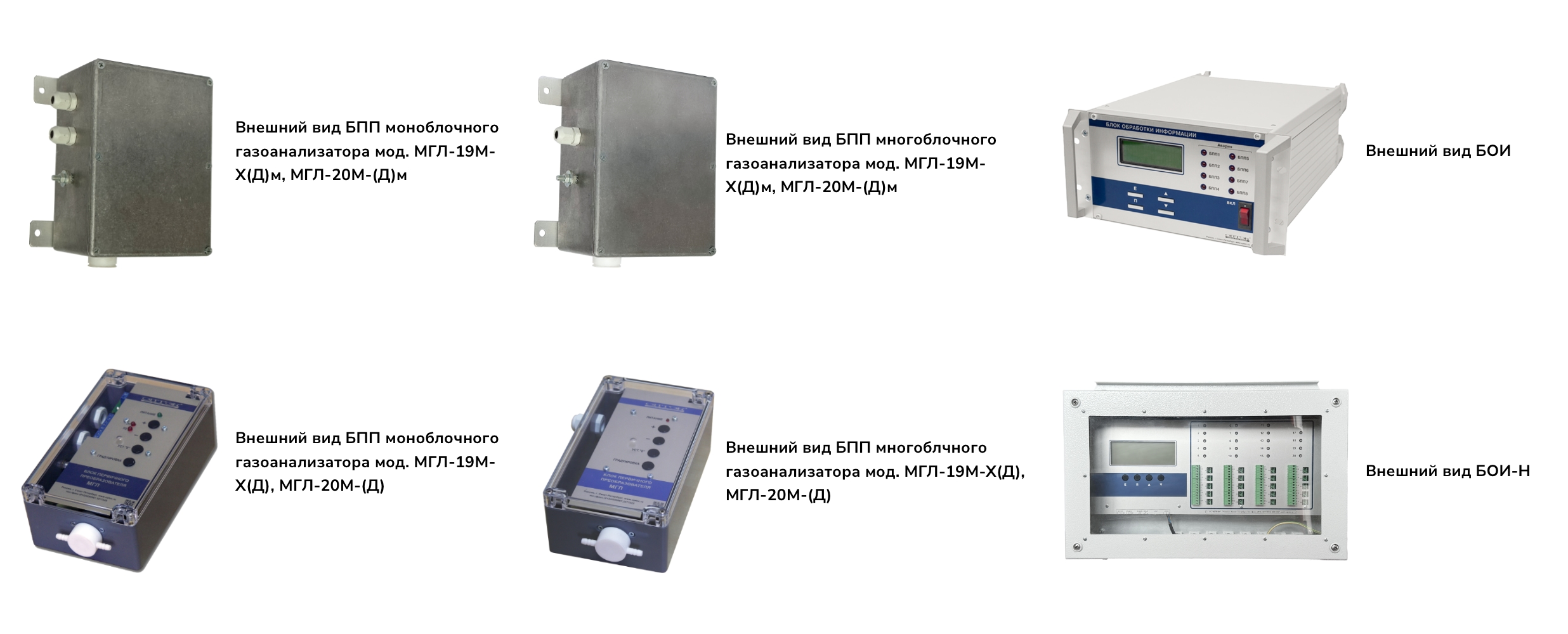

Варианты исполнения
|
Моноблочные газоанализаторы |

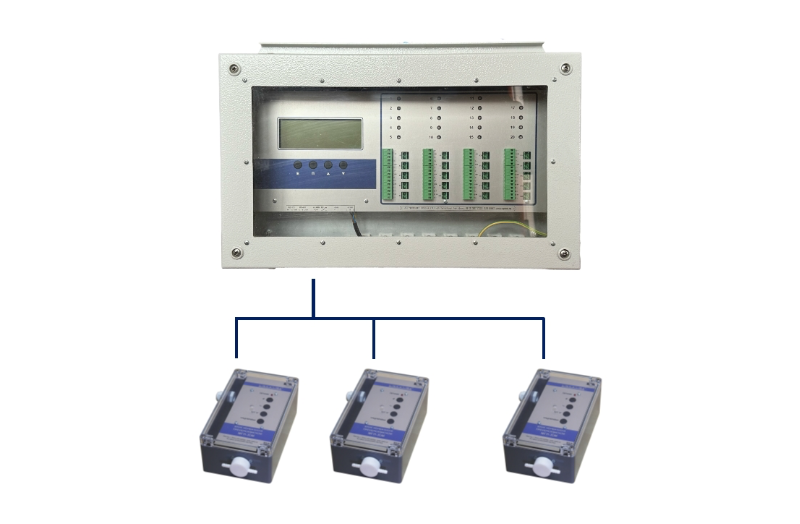

Многоблочные газоанализаторы |
|
|
Стационарные газоанализаторы МГЛ с БОИ |
Стационарные газоанализаторы МГЛ с БОИ-Н |
|
|
Определяемые компоненты (один на Ваш выбор): CO, H2S, SO2, NO, NO2, Cl2, NH3, O2, HCN. |
Определяемые компоненты: CO, H2S, SO2, NO, NO2, Cl2, NH3, O2, HCN. |
Определяемые компоненты: CO, H2S, SO2, NO, NO2, Cl2, NH3, O2, HCN. |
|
Варианты сфер применения: контроль воздуха рабочей зоны в небольшом помещении или конкретном рабочем месте |
Варианты сфер применения: контроль воздуха рабочей зоны в помещениях большой площади, нескольких смежных помещениях, на нескольких рабочих местах |
Варианты сфер применения: контроль воздуха рабочей зоны в помещениях большой площади, нескольких смежных помещениях, на нескольких рабочих местах |
|
|
Выходные сигналы: реле для подключения сигнализации и других слаботочных |
Выходные сигналы: реле для подключения сигнализации и других слаботочных сигнализирующих средств, токовые выходы 0-5/4-20мА, световая сигнализация, вывод текущих значений концентрации компонентов на экран БОИ-Н, интерфейсы RS-232, RS-485 |
|
Токовый выход |
Пластмассовый корпус |
Металлический корпус |
||
|
0 – 5 мА |
МГЛ-19М-Х |
автономное исполнение |
МГЛ-19М-Хм |
автономное исполнение |
|
4 – 20 мА |
МГЛ-19М-ХД |
МГЛ-19М-ХДм |
||
|
0-5(4-20 мА), RS-232, RS-485 |
МГЛ-19М-ХП |
от 1 до 8(20) шт в комплекте с БОИ (БОИ-Н) |
МГЛ-19М-ХПм |
от 1 до 8(20) шт в комплекте с БОИ (БОИ-Н) |
Примечание: Х − цифровое обозначение типа определяемого компонента (1 − СО, 2 − Н2S, 3 − SО2, 4 – NO, 5 − NO2, 6 − Сl2, 7 − NH3, 8 − О2).
Для газоанализаторов модификаций МГЛ-20А, МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-20М-П, МГЛ-20М-Пм определяемым компонентом является HCN.
Технические характеристики
| Диапазон измерений и предел основной погрешности измерений | см. таблица: "Основные метрологические характеристики" |
|
Питание |
~230В, 50Гц =24В (опция) |
|
Ресурс работы датчика |
не менее 3,5 года (для МГЛ-19М-8: не менее 1,5 года) |
|
Средний срок службы газоанализатора |
не менее 8 лет* |
|
Габаритные размеры БПП: пласт. корпус метал. корпус |
не более 210×145×80 мм 195×155×80 мм |
|
Масса БПП: пласт. корпус метал. корпус |
не более 0,7 кг 1,3 кг |
|
Габаритные размеры: БОИ БОИ-Н |
не более 390х155х270 мм 500х160х400 мм |
|
Масса: БОИ БОИ-Н |
не более 4 кг 12 кг |
Условия эксплуатации
|
Температура: МГЛ-19М-Х(Д) МГЛ-20М(Д)
МГЛ-19М-Х(Д)м МГЛ-20М(Д)м БПП МГЛ-19М-ХП(м) МГЛ-20М-П(м) |
-20…+ 40оС
+5…+40оС |
|
Давление |
630-800 мм рт.ст. |
|
Влажность |
до 98% при 25оС |
|
Пробоотбор |
диффузионный |
*Ресурс определён без учёта замены электрохимического датчика.
|
Измеряемый компонент |
Диапазон измерений |
Номинальная цена единицы наименьшего разряда |
Пределы допускаемой основной погрешности |
|
|
приведенной, % |
относительной, % |
|||
|
CO |
от 0 до 20 мг/м3 включ. св. 20 до 200 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
H2S |
от 0 до 10 мг/м3 включ. св. 10 до 100 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
SO2 |
от 0 до 10 мг/м3 включ. св. 10 до 100 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
NO |
от 0 до 3 мг/м3 включ. св. 3 до 30 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
NO2 |
от 0 до 2 мг/м3 включ. св. 2 до 20 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
CL2 |
от 0 до 1,0 мг/м3 включ. св. 1,0 до 10 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
NH3 |
от 0 до 20 мг/м3 включ. св. 20 до 200 мг/м3 |
0,1 мг/м3 |
±20 − |
− ±20 |
|
O2 |
от 0 до 25 % (об. доли) |
0,1 % (об. доли) |
±2,5 |
− |
| HCN | от 0 до 0,3 мг/м3 включ. св. 0,3 до 3 мг/м3 |
0,01 мг/м3 |
±20 − |
− ±20 |
Дипломы и благодарности

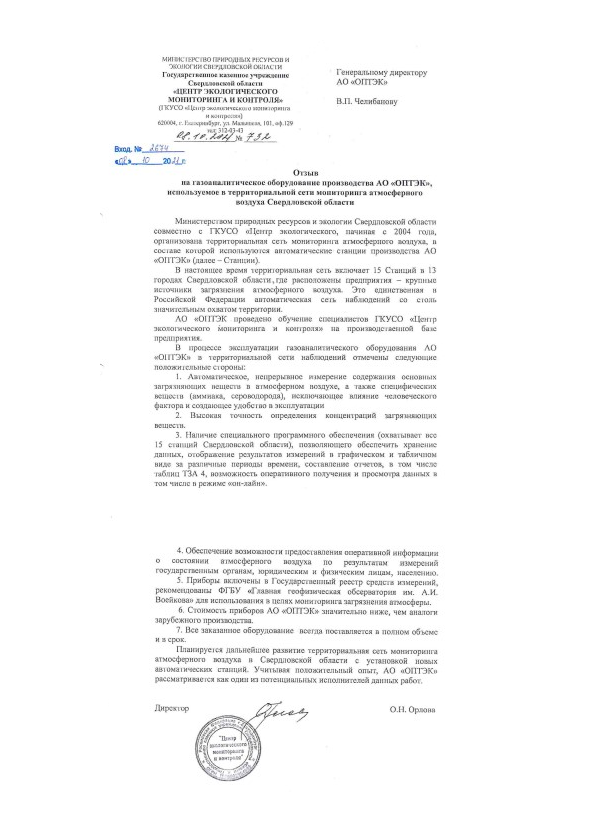

Почётный диплом от министерства природных ресурсов и экологии Свердловской области
Благодарственное письмо от ГБУ Свердловской области "Центр экологического мониторинга и контроля"

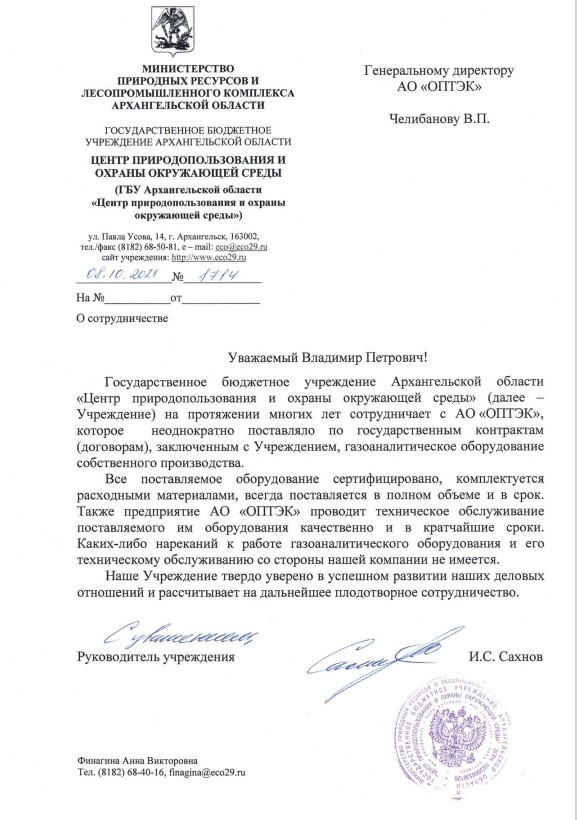

Благодарственное письмо от ГБУ Архангельской области "Центр природопользования и охраны окружающей среды"

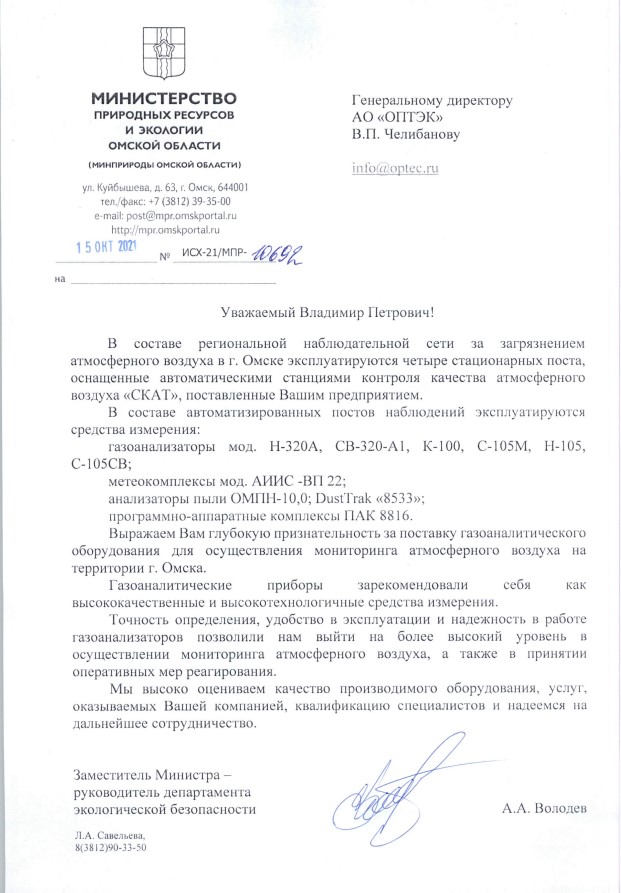

Благодарственное письмо от Министерства природных ресурсов и экологии Омской области
Знак Качества ФБГУ "РОСТЕСТ-Москва" "Газоанализаторы серии 105 АО "ОПТЭК"
Знак Качества ФБГУ "РОСТЕСТ-Москва" "1. Измерительный комплекс "СКАТ" 2. Пробоотборник воздуха автоматический ОП-М"
Свидетельство о присвоении Знака качества "Система аналитическая OPTEC-785-Н"
Приложение к свидетельству о присвоении Знака качества "Система аналитическая OPTEC-785-Н"

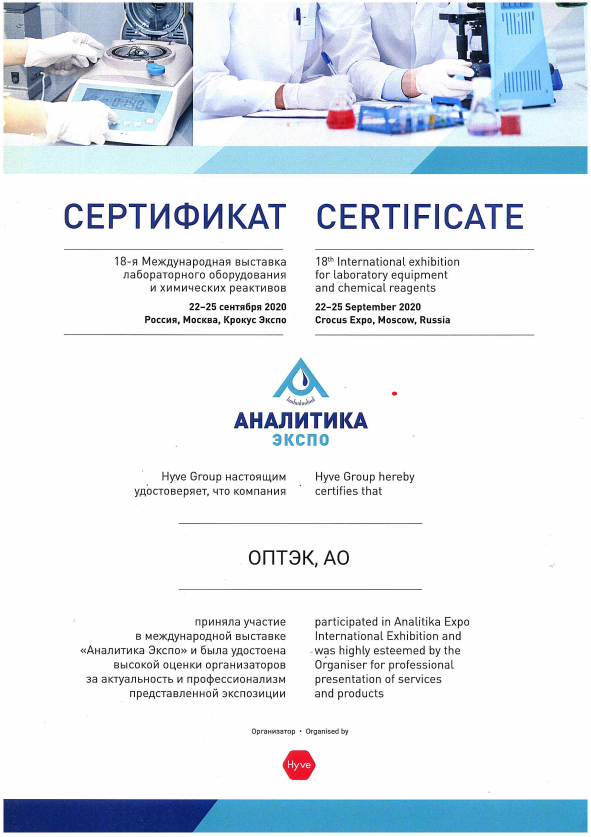

Сертификат выставки Аналитика Экспо 2020

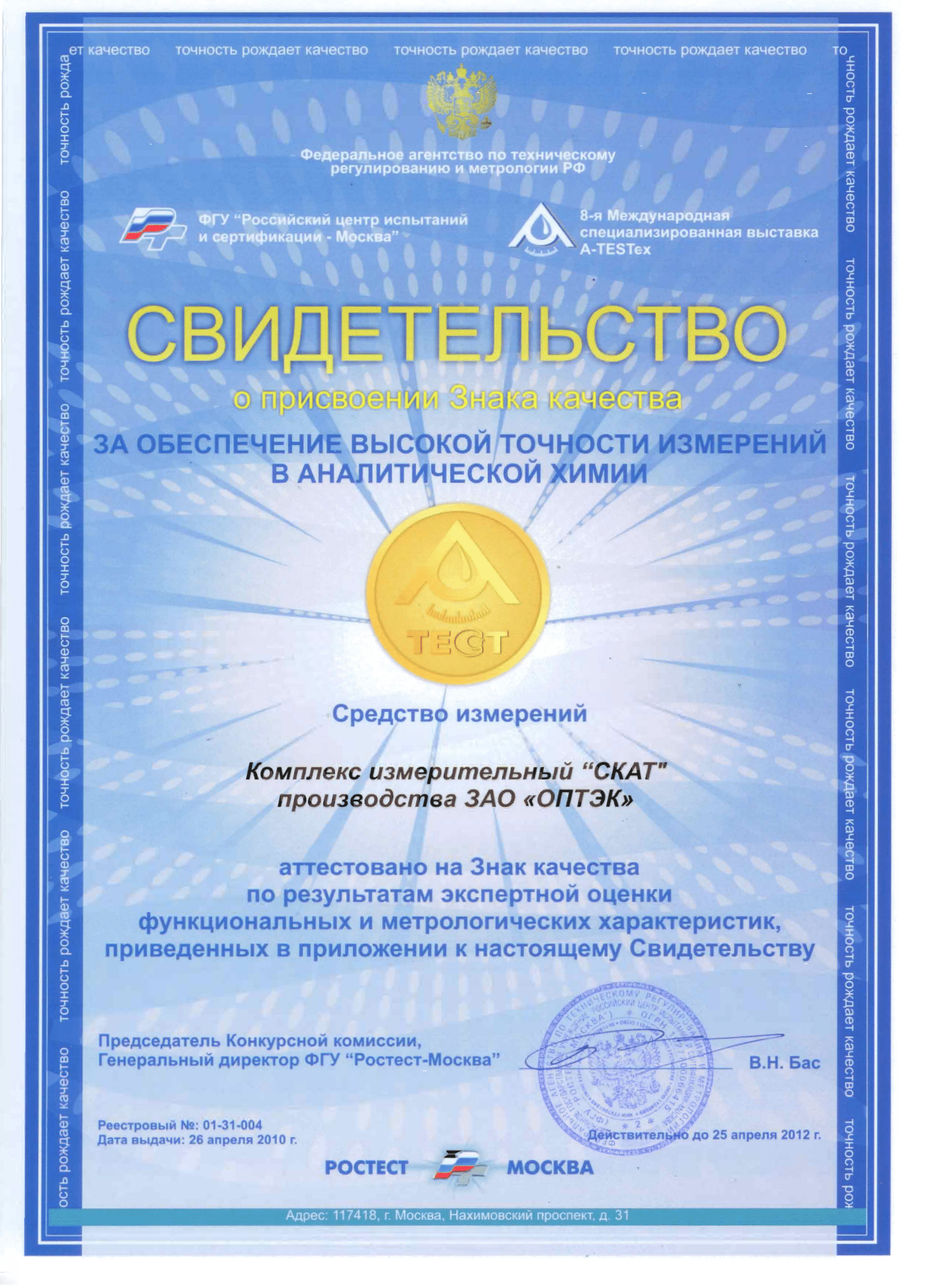

Свидетельство о присвоении Знака качества "Измерительный комплекс "СКАТ"

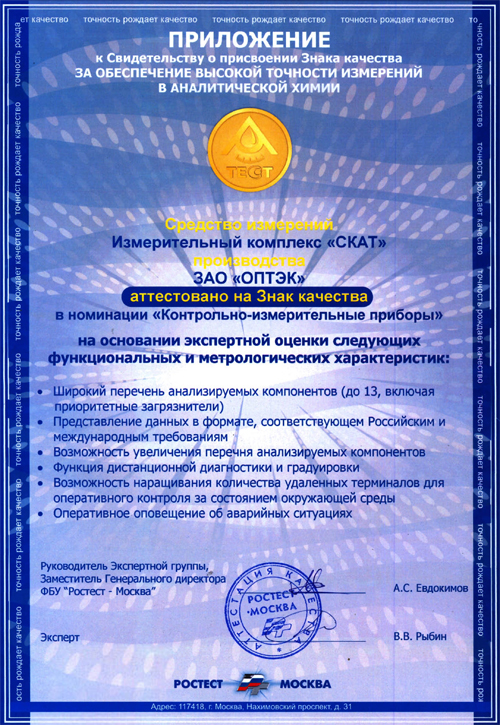

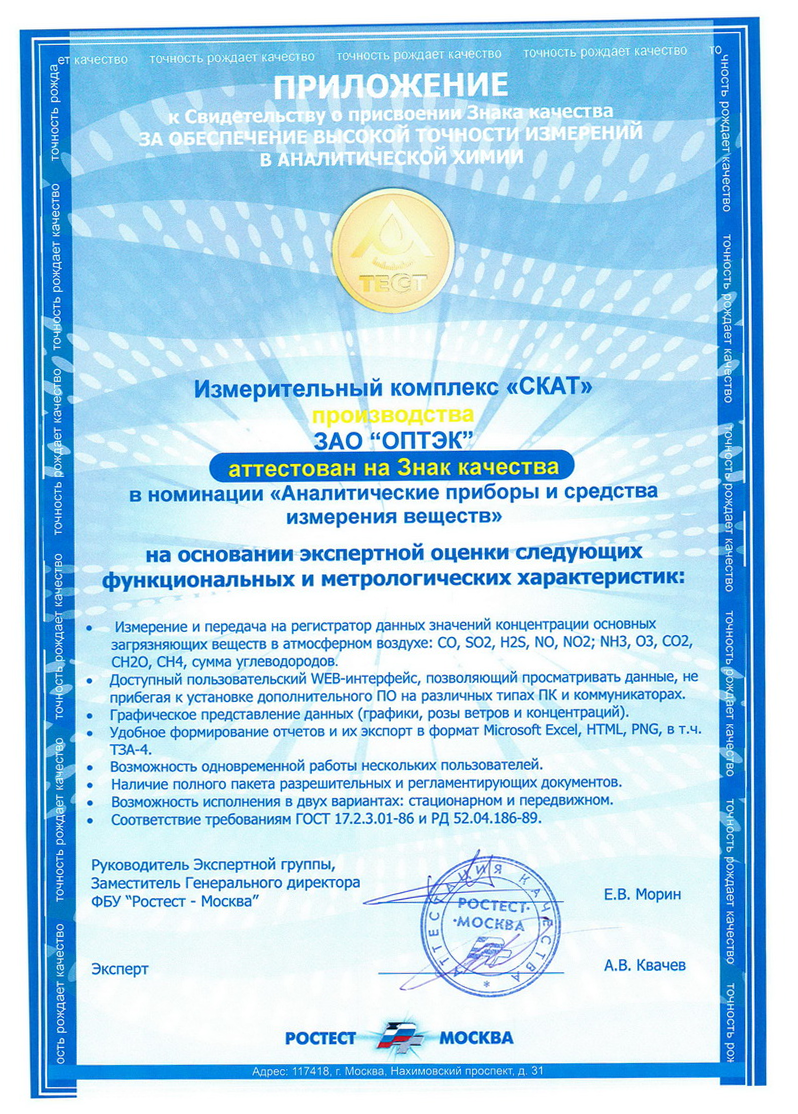

Приложение к свидетельству о присвоении Знака качества Измерительный комплекс "СКАТ
Знак Качества ФБГУ "РОСТЕСТ-Москва" "Система аналитическая OPTEC-785-Н"
Аналитика Экспо - 2014

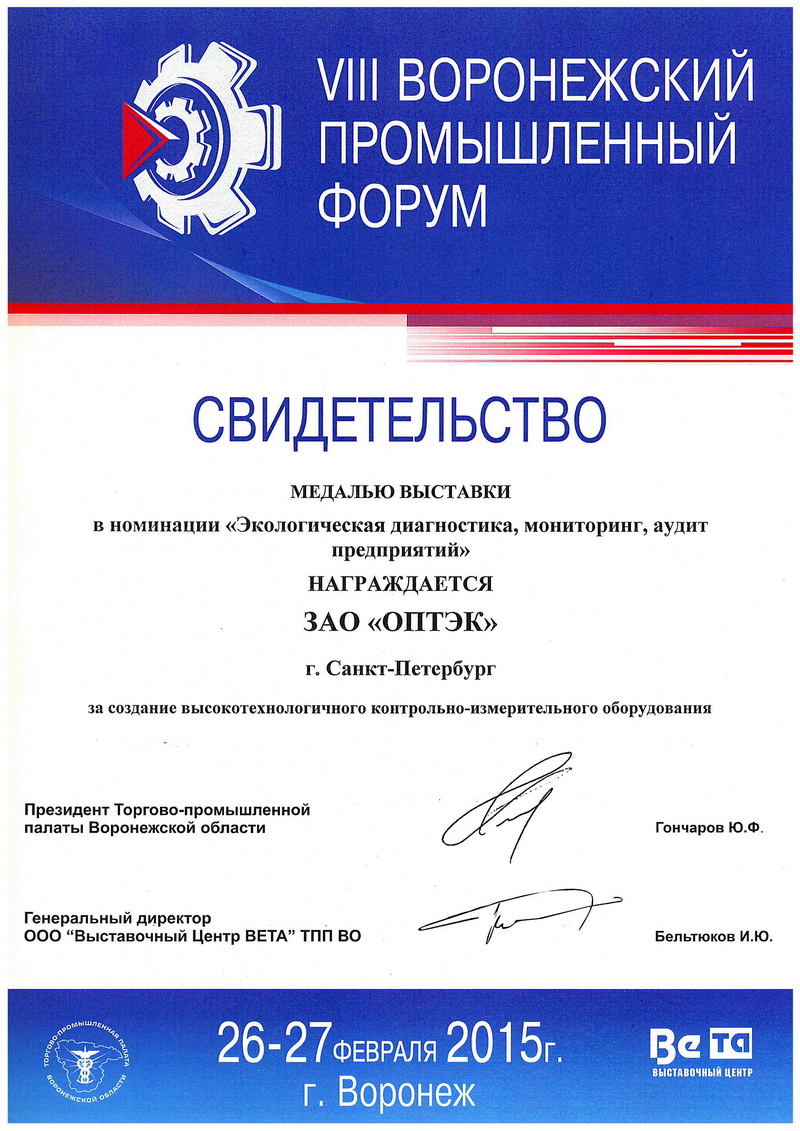

VIII Воронежский промышленный форум
Сертификат "АНАЛИТИКА ЭКСПО 2016"
Сертификат "АНАЛИТИКА ЭКСПО 2013"

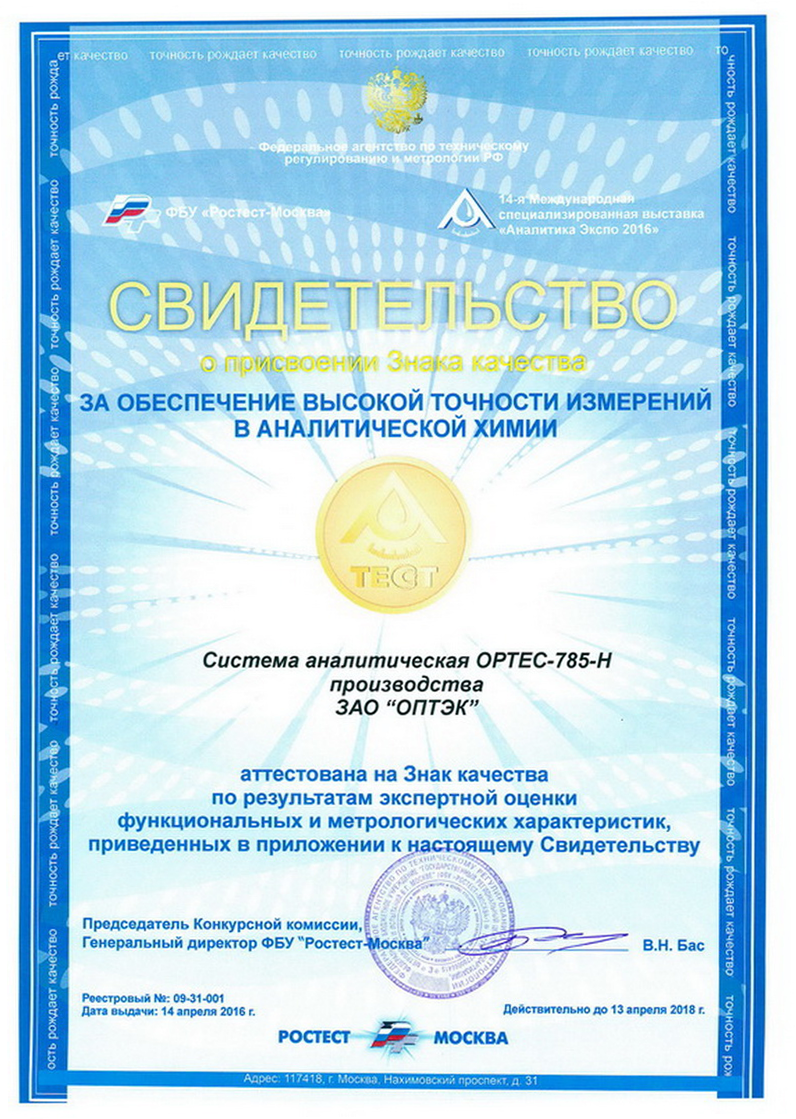

Свидетельство о присвоении Знака качества "Система аналитическая OPTEC-785-Н"

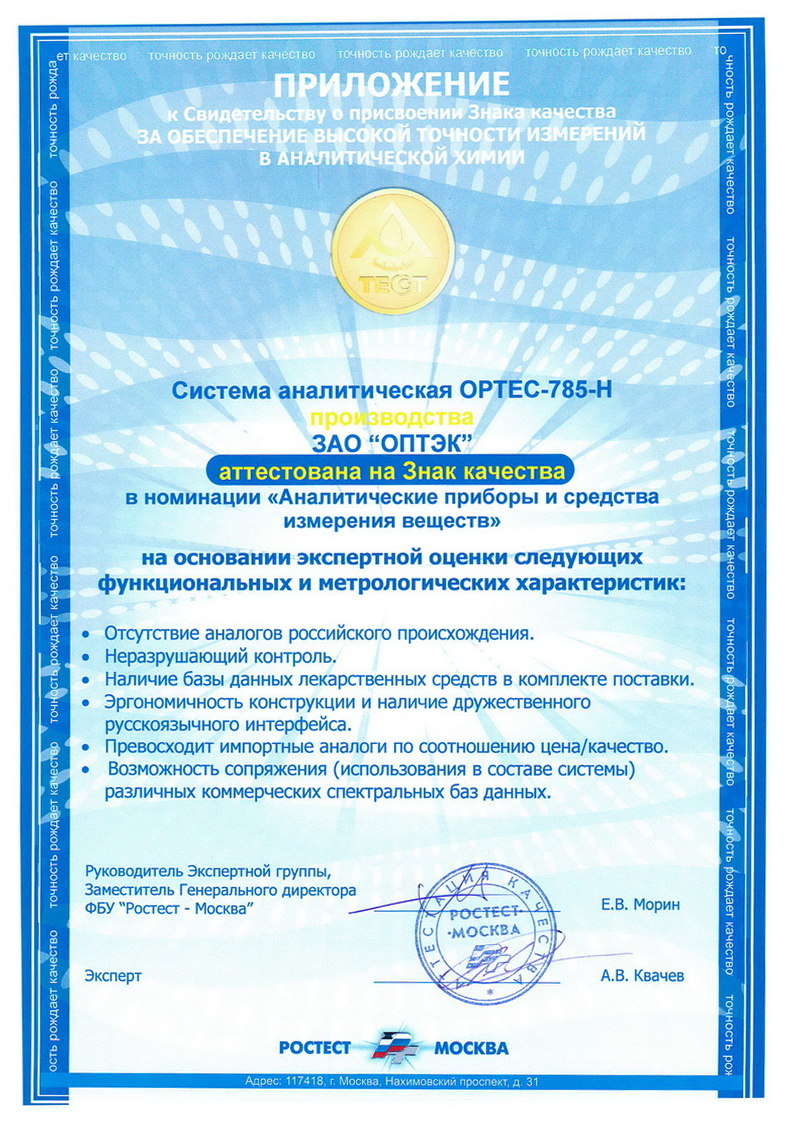

Приложение к свидетельству о присвоении Знака качества "Система аналитическая OPTEC-785-Н"
УралЭкология. Промышленная безопасность - 2012.

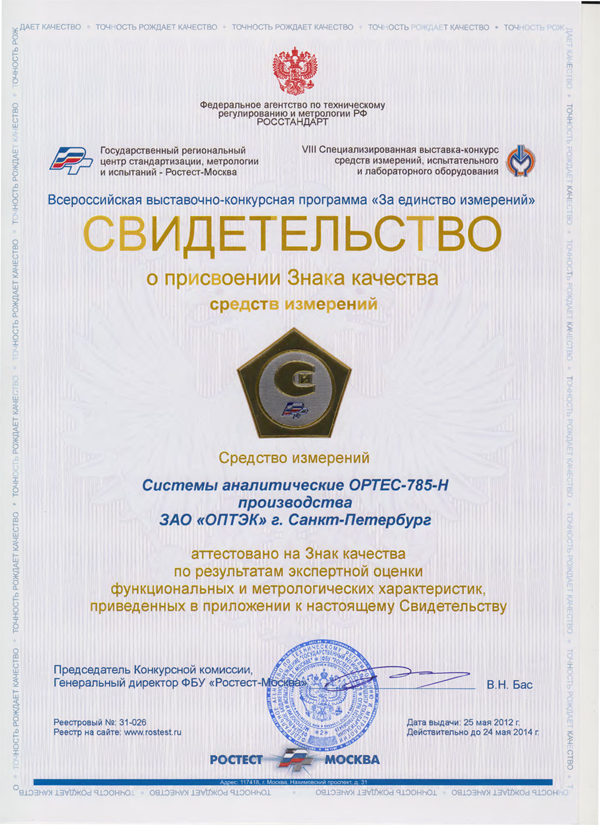

Свидетельство о присвоении Знака качества средств измерений Система аналитическая ОРТЕС-785-Н
"За вклад в российское приборостроение"
За обеспечение высокой точности измерений в аналитической химии, апрель 2012 г.
Точные измерения-основа качества и безопасности, май 2012
Аналитика Экспо - 2012

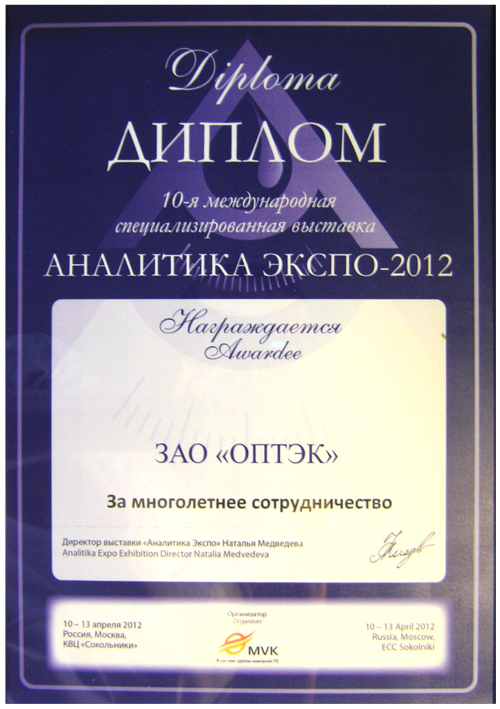

Аналитика Экспо - 2012 За многолетнее участие.
